Наклонно-сдвижные порталы рассмотрим на примере фурнитуры компании МАСО.

Подразделяются на 3 подсистемы:

  • SKB-S – стандартная система для створок массой до 160 кг.
  • SKB-SE – с автоматическим втягиванием рычагов кареток для створок массой до 160 кг.
  • SKB-Z – с принудительным втягиванием для крупногабаритных створок с массой до 200 кг.

Установка фурнитуры и направляющих SKB порталов не требует дополнительной обработки профилей. Запорный механизм стандартный, возможна установка балконного механизма с профильным цилиндром под ключ. При установке балконного запора с профильным цилиндром необходимо учитывать, что ручка выступает снаружи створки и необходимо установить упор, ограничивающий открывание створки, либо устанавливать низкую внешнюю ручку оконного гарнитура.
Для размещения направляющей, верхний брус коробки должен быть расширенным. Нижний брус выполняется в двух вариантах: если пазы под водоотлив и подоконник не нужны, то возможно использовать стандартный нижний брус, если пазы нужны, то необходимо использовать расширенный брус.
Вместо глухого проема возможна установка открывающейся створки с декоративной розеткой и съемной ручкой.
Системы SKB порталов применяется только на прямоугольных окнах. Высота створки по фальцу от 900 мм до 2360. Ширина – от 620 мм до 1650 мм. Максимальное соотношение высота/ширина = 2,5.


Распространенные варианты открывания SKB порталов.

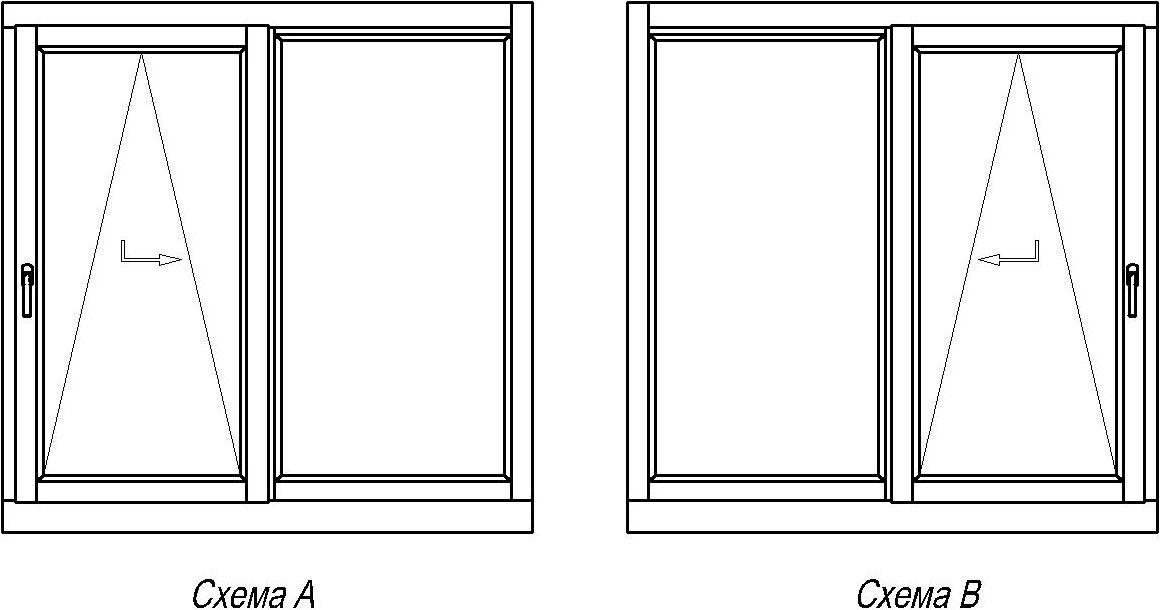

SKB СхемаА

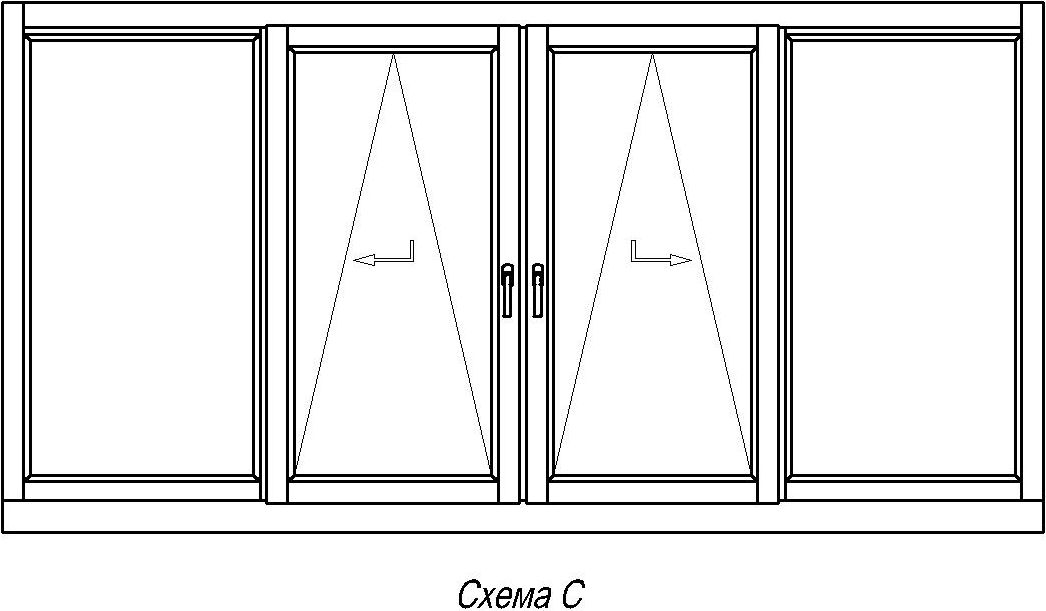

SKB СхемаС

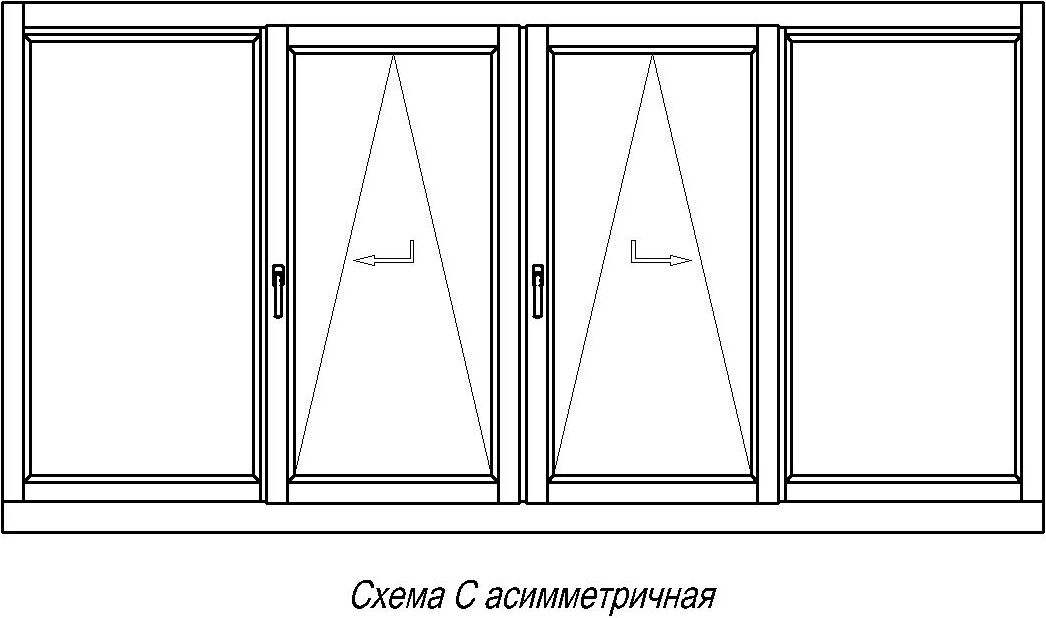

SKB СхемаСа


В схеме С одна из створок является пассивной и не может открываться пока не открыта активная створка. Для обеспечения запирания активной и пассивной створки в схеме С используется притвор со штульповым бруском. Штульповый брусок имеет профиль импоста и прикреплен к пассивной створке.
