Складывающиеся порталы подразделяются только по схемам открывания:

FS 3ств

FS 4ств

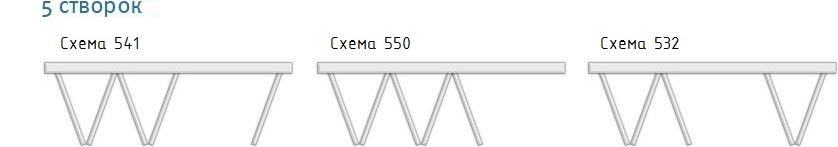

FS 5ств

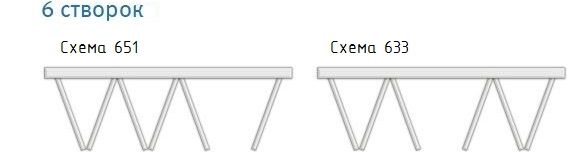

FS 6ств

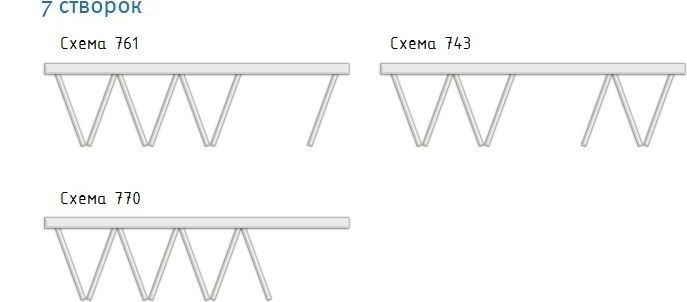

FS 7ств



Так же существуют схемы открывания 220, 440, 660. Но такие схемы открывания имеют более существенные ограничения к применению и требуют индивидуального расчета конструкции.
Брус створок и коробок имеют профиль как и в стандартной системе окон. Установка фурнитуры и направляющих FS порталов не требует дополнительной обработки профилей. Запорные механизмы стандартные. Петли на крайних створках поворотные оконные с декоративными колпачками, в местах складывания - петли специальные для FS порталов с декоративными пластиковыми накладками и регулировкой зазора между створок.


Конструктивно FS-порталы имеют два варианта исполнения порога.

  • Деревянный порог с водоотводящим профилем как на стандартных окнах.
  • Алюминиевый порог. Основное преимущество такого порога - малая высота относительно чистого пола. При максимальном заглублении алюминиевого профиля, высота выступающей части составит 25 мм.

Для размещения направляющих, верхний и нижний брус коробки должен быть расширенным.
Одна из створок портала всегда является активной и может использоваться самостоятельно - для оконных порталов для проветривания, а в дверных порталах как рабочая створка двери. На дверной створке возможна установка балконного механизма с профильным цилиндром под ключ.
Системы FS порталов применяется только в прямоугольных проемах. Высота створки по фальцу от 1000 мм до 2360. Ширина – от 330 мм до 900 мм.
