Подготовка и настройка импорта

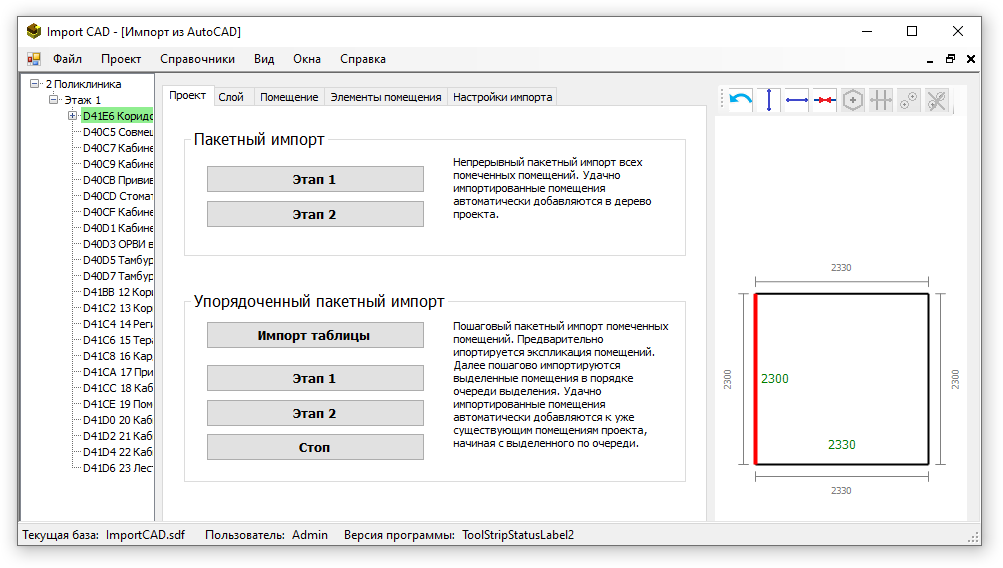

Интерфейс проекта.
Слева проект с вложенным списком уровней и помещений. На этой панели можно добавлять и удалять уровни, помещения и элементы помещений.
По центру панель с вкладками. Вкладки позволяют открывать элементы управления в зависимости от редактируемого объекта.
- Проект – вкладка для запуска пакетного и упорядоченного импорта.
- Слой – вкладка позволяет редактировать название слоя.
- Помещение – вкладка позволяет делать импорт одной схемы из AutoCAD, редактировать полученную схему, редактировать свойства помещения, получать результирующие расчеты по помещению.
- Элементы помещения – вкладка позволяет автоматически создать стены по высоте, редактировать размеры элементов.
- Настройки импорта – на вкладке можно задать параметры импорта.
Справа импортированная схема с панелью кнопок для редактирования и корректировки.
Подготовка импорта
Перед импортом желательно подготовить чертёж AutoCAD. Нужно отключить ненужные для импорта слои.
Импортируются линии, дуги, полилинии, штриховки размеры и текстовые поля.
По возможности нужно изучить чертёж и исправить возможные ошибки и неточности. Особенно нужно обратить внимание на дверные проемы и расстановку размеров.

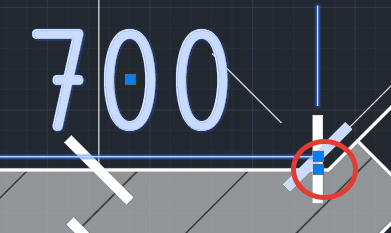

На скрине разбежка по линии стены 20 мм.
Такие проёмы программой не определяются из-за отсутствия продолжения линии стены. Область проема будет добавлена в схему. Для устранения ошибки достаточно прочертить временную линию продолжения стены.
Наиболее часто встречающаяся и неявная ошибка. Размер выставлен не точно по узлам схемы, что приводит к пропуску размера при импорте.
Настройка допусков импорта.
Для компенсации ошибок и неточностей чертежей, в программе предусмотрены допуски.
Коллинеарность – допустимый угол отклонения параллельности линий, чтобы они считались параллельными.
Линейный допуск – допустимое отклонение совпадения точек концов линий, также влияет на смещение коллинеарных линий.
Размерный допуск – допустимое отклонения точек привязки размеров к точкам концов линий.
Максимальный разрыв – регулирует максимальный разрыв между линий для определения дверных проёмов.
